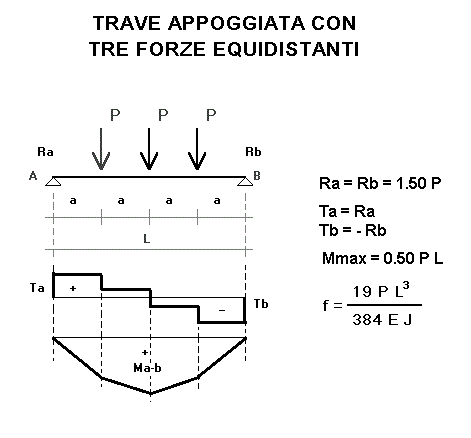

TRAVE APPOGGIATA CON TRE FORZE EQUIDISTANTI

Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

a = L/4 = cm
Ra = Rb = 3 P/2 = daN
Mmax = Ma-b = 0,5 P L = daNm
Ta = Ra = daN
Tb = -Ra = daN
σ = tensione riscontrata = Mab/W = daN/cm²
f = freccia riscontrata = 19 P L³/384 E J = cm
famm = freccia ammissibile = cm
1 daN = 1 Kgf
