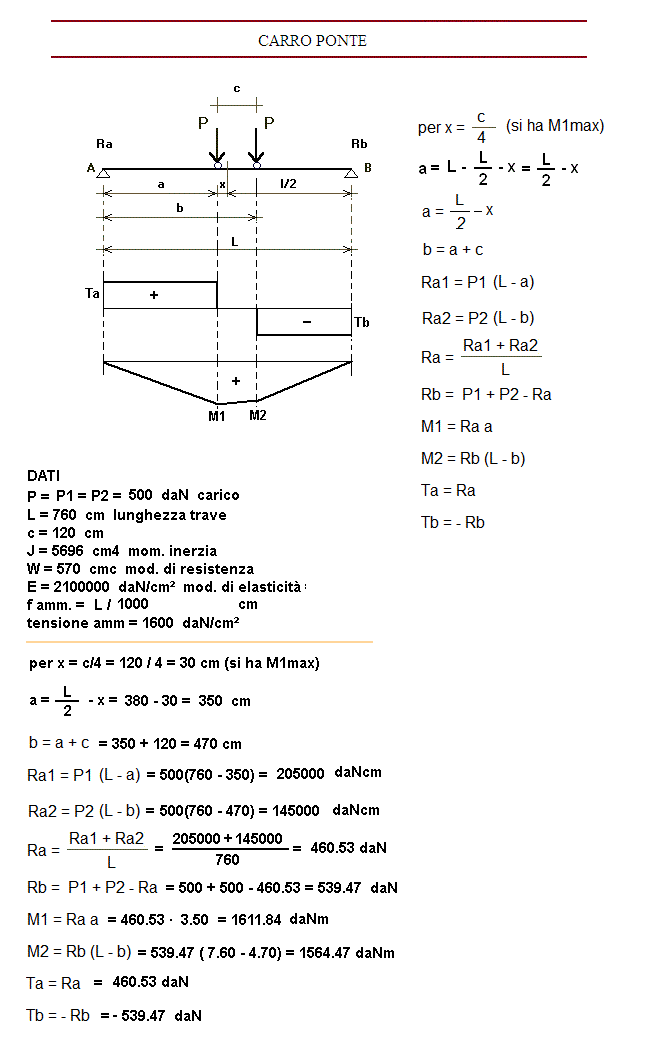

INSERIRE I DATI |
per i decimali mettere il punto |
| P = P1 = P2 = carico |
daN |
| L = lunghezza trave = |
cm |
| c = |
cm |
| J = mom. inerzia = |
cm4 |
| W = mod. di resistenza = |
cmc |
| E = mod. di elasticità = |
daN/cm² |
| f amm. = L / |
cm |
| tensione amm = |
daN/cm² |
RISULTATI |
|

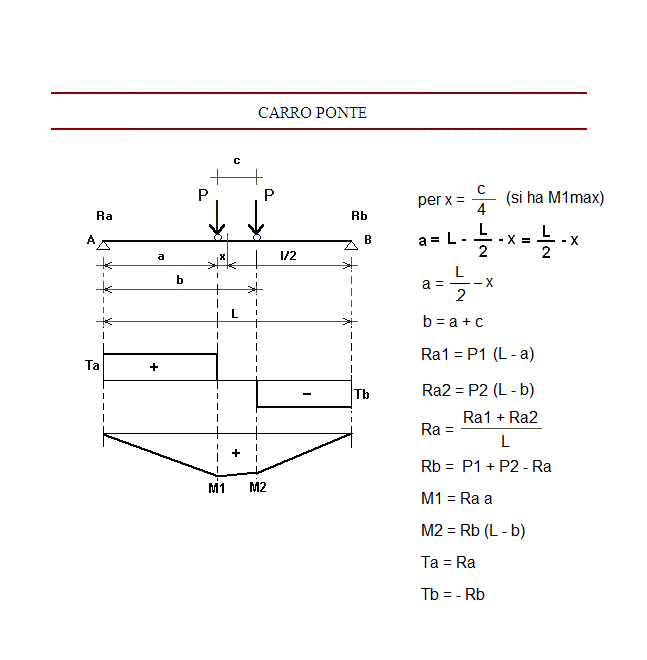

| per x = c/4 = (si ha M1max) |
cm |
| a = L/2 - x = |
cm |
| b = a + c = |
cm |
| Ra = |
daN |
| Rb = |
daN |
| M1 = Ra a = (max) |
daNm |
| M2 = Rb (L - b) = |
daNm |
| Ta = Ra = |
daN |
| Tb = - Rb = |
daN |
| tensione riscontrata sotto il carico di six = M1/W = |
daN/cm² |
| tensione riscontrata sotto il carico di dex = M2/W = |
daN/cm² |
| f1 = (sotto il carico P di six) = |
cm |
| f2 = (sotto il carico P di dex) = |
cm |
| freccia ammissibile = |
cm |
| 1 daN = 1 Kgf |  |
