VERIFICA PERNO - sezione doppia
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto

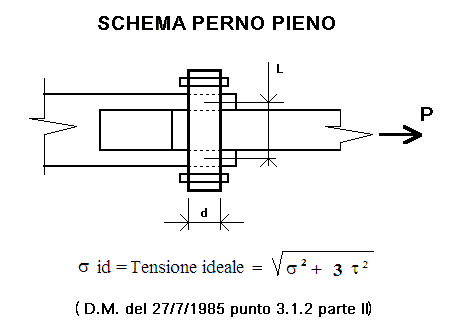

P = sforzo di trazione = daN
d = diametro perno pieno = cm
L = distanza appoggi = cm
tensione ammissibile = daN/cm²

RISULTATI

r = d/2 = cm
A = p r² = area perno = cm²
M = P L/4 = daNcm
W = modulo di resistenza = 0,0982 d³ = cm³
T = sforzo di taglio = P/2 = (sezione doppia) daN
tensione per flessione = M/W = daN/cm²
tensione di taglio sul bullone = 4 T/3 A = daN/cm²
σ id = tensione ideale riscontrata = daN/cm²
1 daN = 1 Kg
