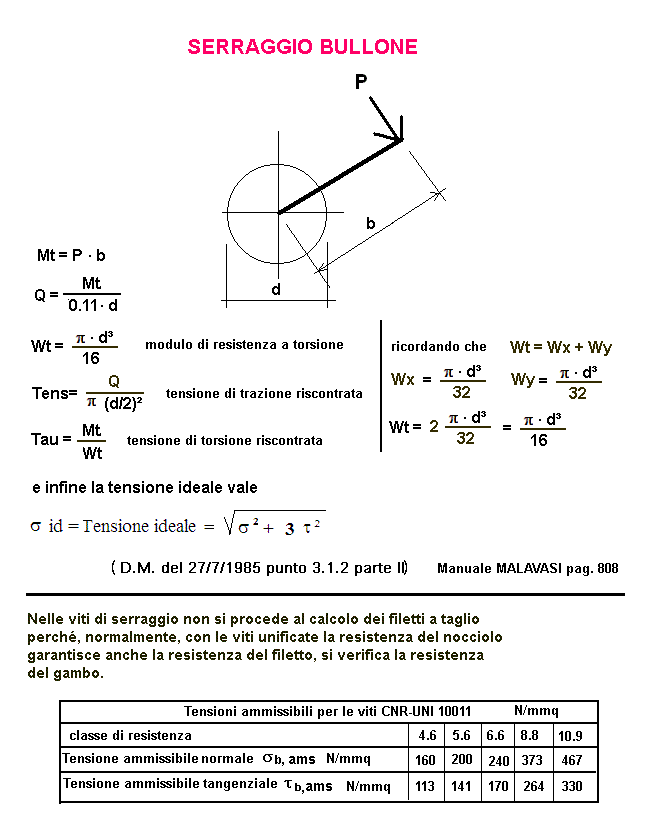

VERIFICA SERRAGGIO BULLONE - (TRAZIONE E TORSIONE) -

* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali usare il punto
P = sforzo applicato all'impugnatura della chiave = daN
b = lunghezza braccio della chiave = cm
dn = diametro nocciolo bullone (vedi tabelle sotto) cm
σ amm = tensione ammissibile daN/cm²

RISULTATI

A = Area sezione bullone = cm²
Q = sforzo di trazione lungo l'asse del bullone = daN
Wt = modulo di resistenza a torsione = p d³/16 = 0,2 d³ = cm³
Mt (in Kg x cm) = Momento torcente = P b = daNcm
Mt (in Kg x m) = daNm
σ = tensione di trazione riscontrata = Q/A = daN/cm²
τ = tensione di torsione riscontrata = Mt/Wt = daN/cm²
σ id =Tensione Ideale riscontrata nel gambo del bullone= daN/cm²
1 daN = 1 Kgf
