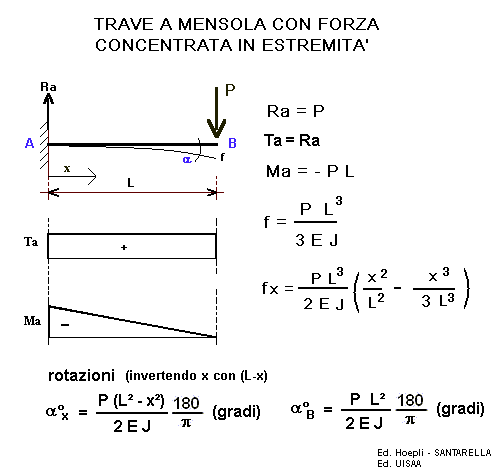

MENSOLA CON FORZA IN ESTREMITA'
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²
x = (0,00 < x < L) = cm

RISULTATI

Ra = P = daN
Ma = -P L = daNm
Ta = Ra = daN
σ A = tensione Max riscontrata in A = Ma/W = daN/cm²
f = freccia max riscontrata = P L³/3 E J = cm
freccia riscontata in x = cm
freccia ammissibile = cm

rotazioni

alfa in x = rotazione in x a piacere (0 ÷ L) gradi
alfa in B = rotazione in B estremo libero gradi
1 daN = 1 Kg
