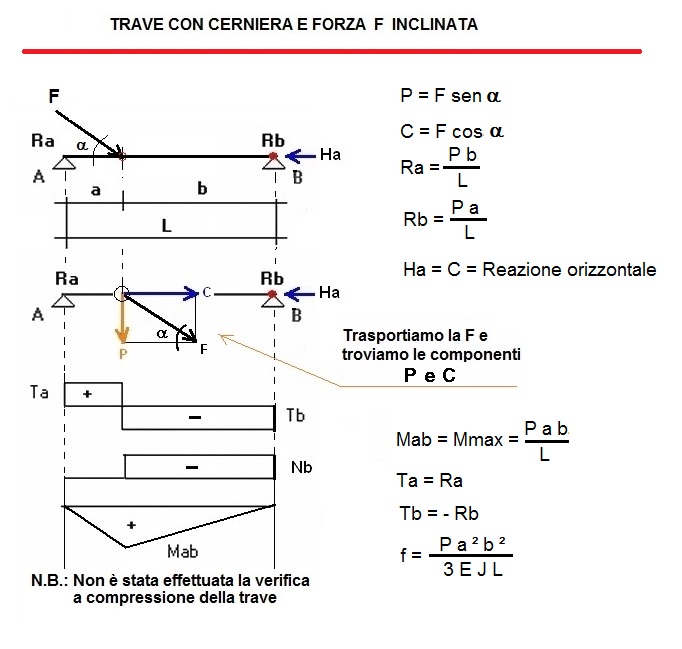

TRAVE CON CERNIERA E FORZA INCLINATA
Calcoli statici
* * *





OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
F = carico inclinato= daN
a = inclinazione carico = gradi
L = lunghezza trave = cm
a = cm
J = momento inerzia = cm4
W = modulo di resistenza = cmc
E = modulo di elasticità = daN/cm²
freccia ammissibile = L / cm
samm. = tensione ammissibile = daN/cm²

RISULTATI

b = L - a = cm
P = F sen a= componente verticale di F = daN
C = F cos a = componente orizzontale di F = daN
Ra = P b/L = daN
Rb = P a/L = daN
Ha = C = Reazione orizzontale = daN
Mab = Mmax = P a b/L = daNm
Ta = Ra = daN
Tb = - Rb = daN
Tensione riscontrata = Mab/W = daN/cmq
f max = freccia max riscontrata = cm
x = ascissa dove c'è la f max = cm
f = freccia riscontrata sotto il carico= P a ² b ²/3 E J L = cm
freccia ammissibile = cm
1 daN = 1 Kgf
