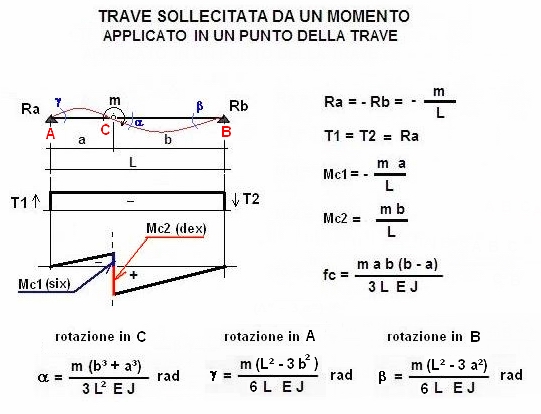

TRAVE SOLLECITATA DA UN MOMENTO APPLICATO IN UN PUNTO DELLA TRAVE
Schemi statici - TRAVI -
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
m = momento applicato in c daN m
L = Lunghezza trave cm
a = cm
J = momento d'inerzia cm4
W = modulo di resistenza = cm³
E = modulo di elasticità daN/cm²
f amm. = L / cm
tensione amm = daN/cm²

RISULTATI

b = L - a = cm
Ra = - m/L = daN
Rb = -Ra daN
Ta = Tb = Ra daN
Mc1 (six) = - m a/L = daN m
Mc2 (dex) = m b/L = daN m
sc1 = tensione riscontrata in c1(Six) =Mc1/W = daN/cm²
sc2 = tensione riscontrata in c2(Dex) =Mc2/W = daN/cm²
fc = m a b(b - a)/(3 L E J) = cm
freccia ammissibile = cm
a radianti = rotazione in C rad
a gradi = rotazione in C gradi
g gradi = rotazione in A gradi
b gradi = rotazione in B gradi
1 daN = 1 Kg
