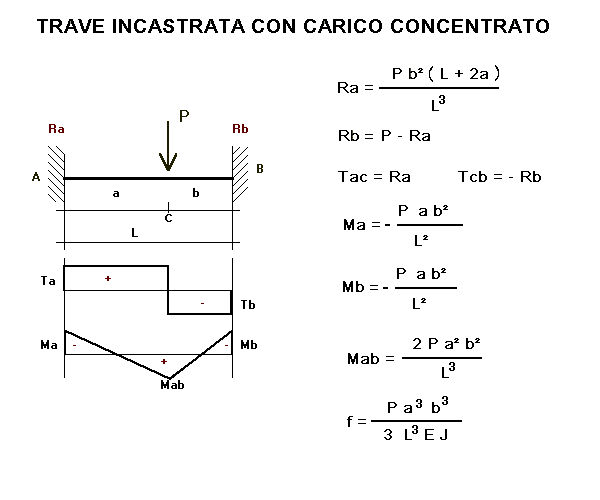

TRAVE INCASTRATA CON CARICO CONCENTRATO NON IN ASSE
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
a = L - b = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

b = L - a = cm
Ra = P b² (L + 2 a)/L³ = daN
Rb = P a² (L + 2 b)/L ³ = daN
Ma = - P a b²/L ² = daNm
Mb = - P a ² b/L ² = daNm
Mab = 2 P a ² b²/L³ = daNm
Ta = Ra = daN
Tb = -Rb = daN
σ A = tensione riscontrata in A = Ma/W = daN/cm²
σ B = tensione riscontrata in B = Mb/W = daN/cm²
σ A-B = tensione riscontrata sotto il carico = Mab/W = daN/cm²
f = freccia max riscontrata = P a³ b³/3 E J L ³ = cm
famm. = freccia ammissibile = cm
1 daN = 1 Kgf
