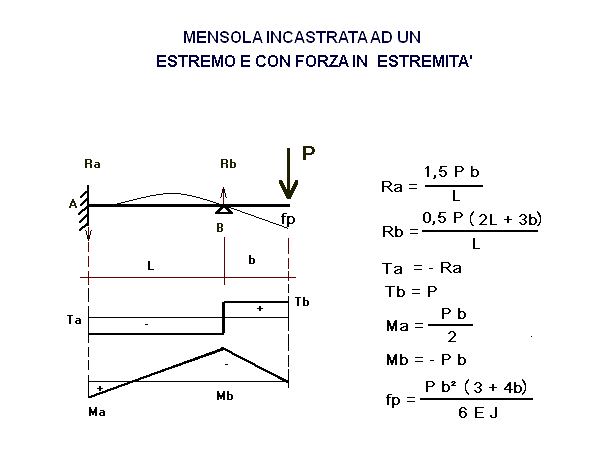

MENSOLA INCASTRATA AD UN ESTREMO E CON FORZA IN ESTREMITA'
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
b = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

Ra = 1,5 P b/L = daN
Rb = 0,5 P(2 L + 3 b)/L = daN
Ma = P b/2 = daNm
Mb = - P b = daNm
Ta = -Ra = daN
Tb = P = daN
σ A = tensione riscontrata in A = Ma/W = daN/cm²
σ B = tensione riscontrata in B = Mb/W = daN/cm²
f = freccia riscontrata sotto il carico = P b² (3 + 4b)/6 E J = cm
famm. = freccia ammissibile = cm
1 daN = 1 Kg
