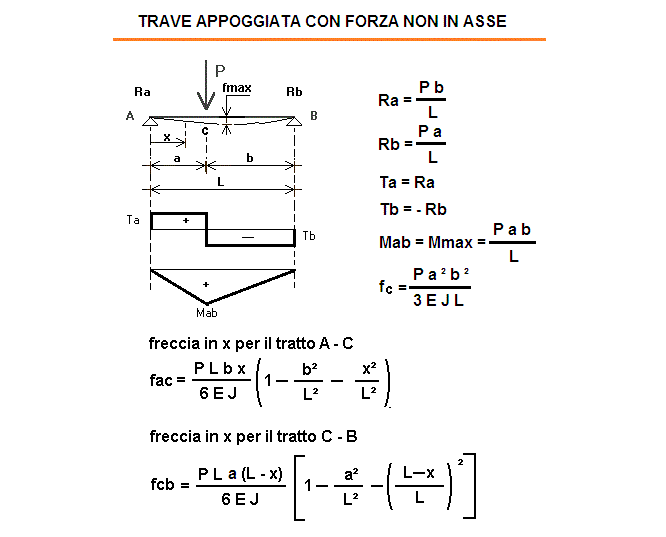

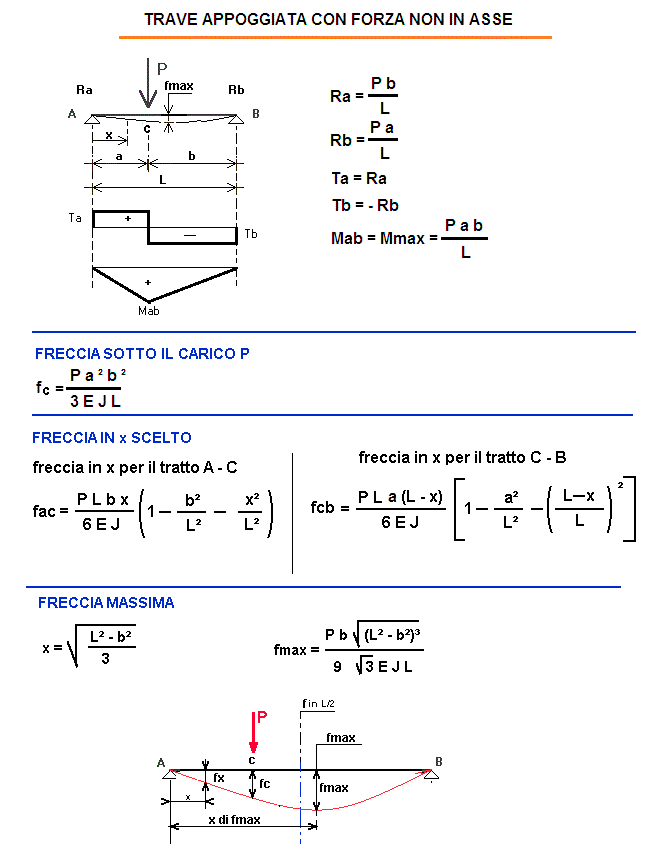

TRAVE APPOGGIATA CON FORZA NON IN ASSE
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
a = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²
x = ascissa a piacere (<=L) cm

RISULTATI

b = L - a = cm
Ra = P b/L = daN
Rb = P a/L = daN
Mab = Mmax = P a b/L = daNm
Ta = Ra = daN
Tb = - Rb = daN
s = tensione riscontrata = Mab/W = daN/cm²
f max = freccia riscontrata sotto il carico = P a ² b ²/3 E J L = cm
famm = freccia ammissibile = cm
fx = freccia in x a piacere = cm
x Max =ascissa dove c'è la freccia max = cm
fx Max = freccia max in xMax = cm
1 daN = 1 Kg
