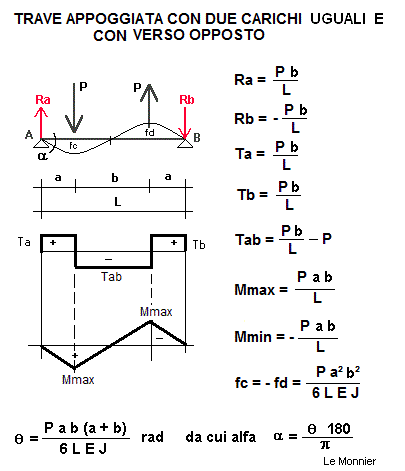

TRAVE APPOGGIATA CON DUE CARICHI UGUALI E CON VERSO OPPOSTO
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
a = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

b = L - 2 a = cm
Ra = P b/L = daN
Rb =- P a/L = daN
Mmax = P a b/L = daNm
Mmin = - P a b/L = daNm
Ta = Ra = daN
Tb = Ta = daN
Tab = daN
s max = tensione riscontrata = Mmax/W = daN/cm²
fc = - fd = freccia riscontrata cm
freccia ammissibile = cm
a = inclinazione deformata gradi
1 daN = 1 Kg
