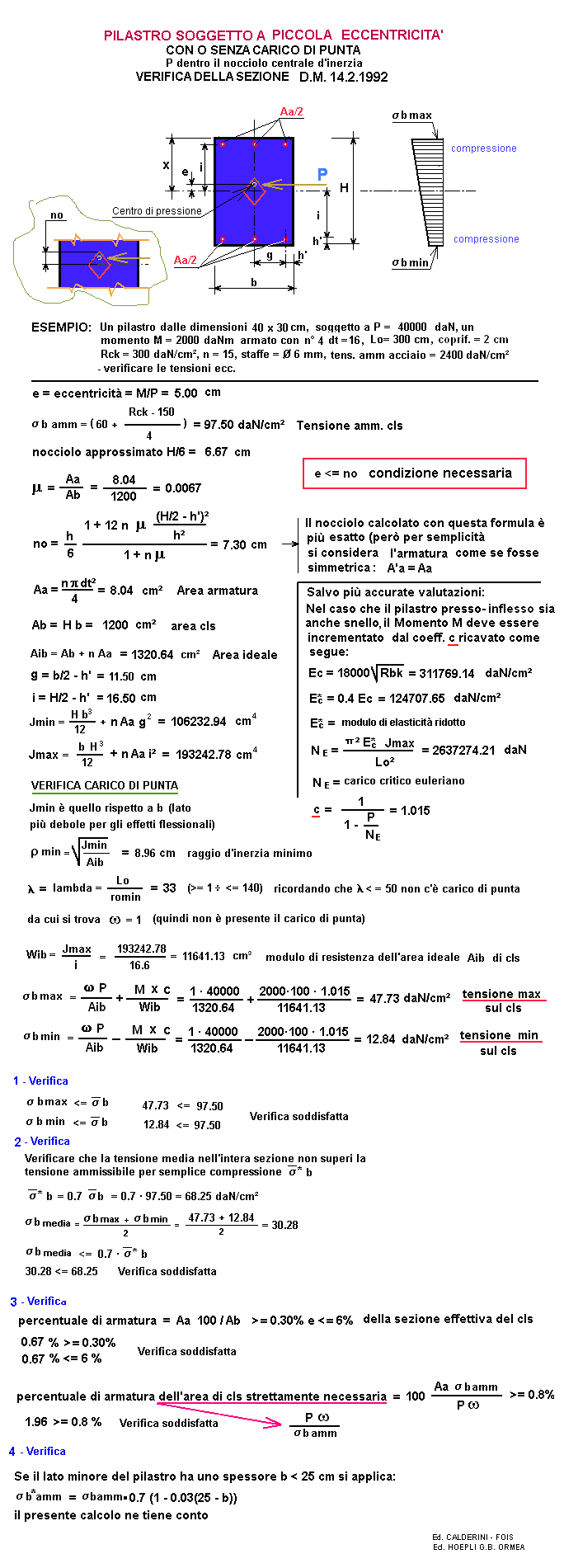

PILASTRO RETTANGOLARE IN c.a.
- VERIFICA PILASTRO CON PICCOLA ECCENTRICITA' -
- CON O SENZA CARICO DI PUNTA -
cemento armato
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
P =
daN
M =
daNm
H =
cm
b =
cm
Lo = lunghezza di libera inflessione
cm
dt = diametro tondini =
mm
nt = numero tondini =
///
Rck =
daN/cmq
σ a = Tensione amm. acciaio =
daN/cmq
copriferro (>=2 e <=4)
cm
n = coeff. di omogeneizzazione =
///
ds = diametro staffe =
mm
RISULTATI
e = eccentricità = M/P
cm
no = nocciolo centrale d'inerzia (più esatto) =
cm
nocciolo = H / 6 = nocciolo centrale d'inerzia (approssimato)
cm
Ab = area cls =
cmq
Aa = Area armatura longitudinale =
cmq
Aib = Area ideale =
cmq
mi = Aa/Ab = rapporto area armatura e area cls
///
σ b amm = Tensione amm. cls ( se b<25 cm, c'è riduzione)
daN/cmq
g = (b / 2) - h'
cm
i = (H / 2) - h' (per calcolare Wib)
cm
Jmin = momento d'inerzia minimo (per verifica carico di punta)
cm
4
Jmax = momento d'inerzia max (per trovare le tensioni)
cm
4
ρ = ro = raggio d'inerzia minimo (per verifica carico di punta)
cm
λ (<= 140) =
///
ω = (se omega = 1 non c'è carico di punta)
///
c = coeff. di incremento di M (quando il pilastro è presso-inflesso e snello)
///
σ b max = Tensione Max riscontrata nel cls =
daN/cmq
σ b min = Tensione Min riscontrata nel cls =
daN/cmq
h' =
cm
interferro armatura =
cm
% di armatura (Aa 100/Ab) >=0.30% e <= 6%
%
% di armatura dell'Area cls strettam. necessaria >= 0.8%
%
Wib = modulo di resistenza dell'area Aib
cm³
σ media = (fra σ b max e σ b min) <= 0.7 · σ b amm
daN/cmq
1 daN = 1 Kg
