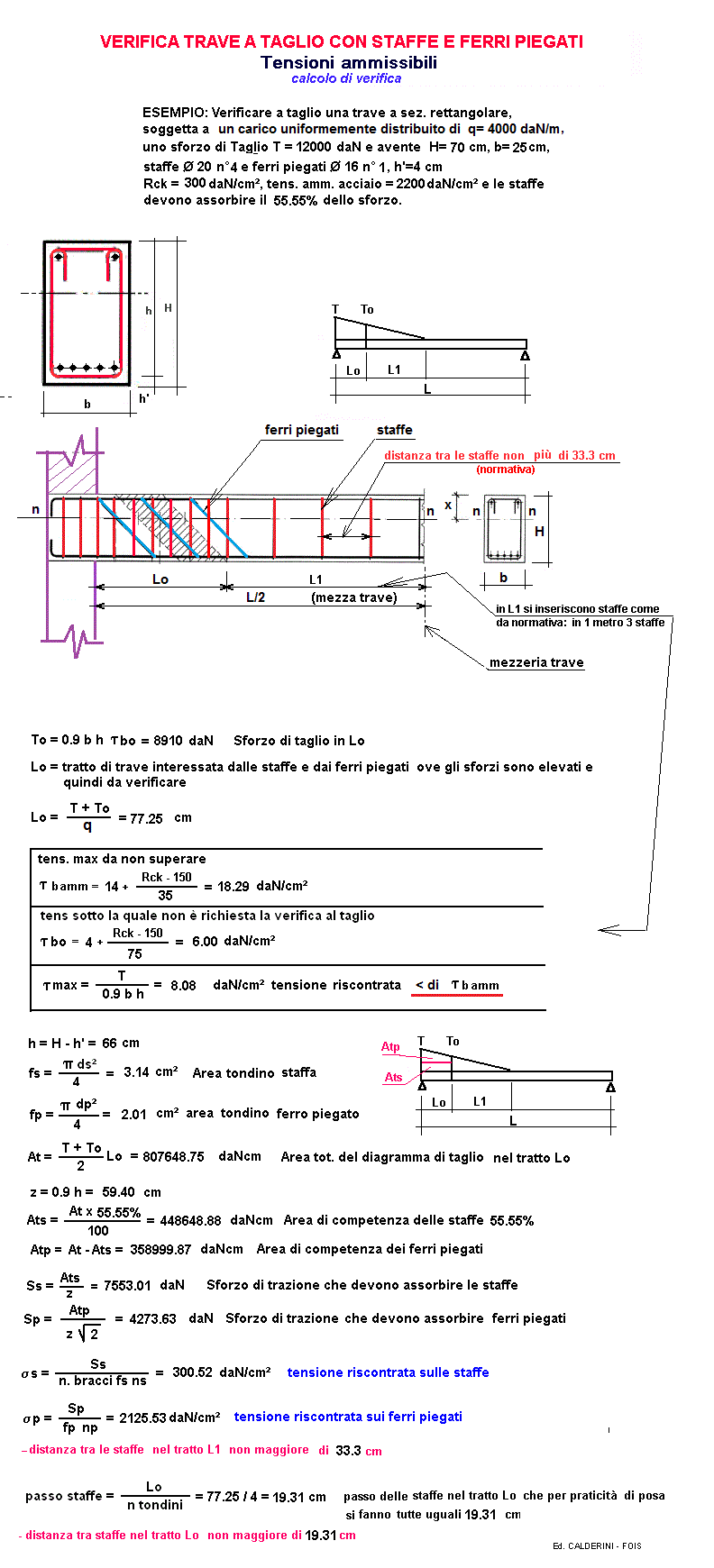

ARMATURA RESISTENTE A TAGLIO
VERIFICA TENSIONI SULLE STAFFE E FERRI PIEGATI
cemento armato
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
q = carico unif. distribuito	daN/m
T = sforzo di Taglio max (all'appoggio o incastro)	daN
H =	cm
b =	cm
Rck =	daN/cmq
tensione amm. acciaio =	daN/cmq
h' =	cm
dp = diametro ferri piegati =	mm
Np = numero ferri piegati =	---
ds = diametro staffe =	mm
Ns = numero staffe =	---
ns = n. Bracci per staffa =	---
% di sforzo assorbito dalle staffe (>=40%) opp. (solo staffe =100%)	%
RISULTATI
Lo =	cm
h =	cm
fs = Area di una staffa (un tondino)	cm²
fp = Area di un ferro piegato	cm²
tcam = tens. max da non superare	daN/cm²
tbo = tens sotto la quale non è richiesta la verifica al taglio	daN/cm²
tens = tensione riscontrata < tcam	daN/cm²
At = Area tot. del diagramma di taglio	daNcm
z = 0.9 h	cm
Ats = Area di competenza delle staffe	daNcm
Atp = Area di competenza dei ferri piegati	daNcm
Ss = Ats/z = Sforzo di trazione che devono assorbire le staffe	daN
Sp = Atp/(z x 1.414) = Sforzo di trazione sui ferri piegati	daN
Tens. riscontrata sulle staffe nel tratto Lo	daN/cm²
Tens. riscontrata sui ferri piegati nel tratto Lo	daN/cm²
copriferro =	cm
To = Sforzo di taglio in Lo	daN
passo delle staffe sul tratto Lo vale (Lo/Ns)	cm
1 daN = 1 Kg
