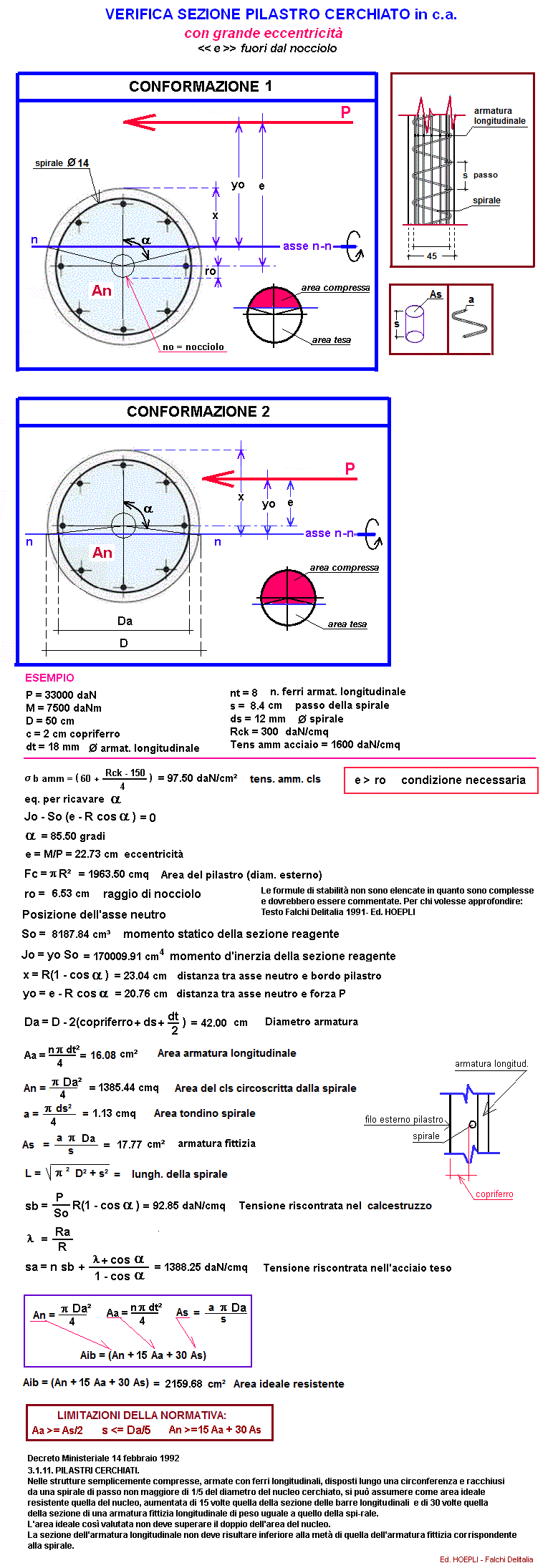

PILASTRO CERCHIATO IN c.a.
- GRANDE ECCENTRICITA' - verifica sezione
cemento armato
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
P = carico verticale	daN
M = momento	daNm
D = diametro esterno pilastro	cm
c= copriferro	cm
dt= diametro tondini	mm
nt= n° tondini	///
s= passo della spirale (s<= D/5)	cm
ds = diametro della spirale	cm
Rck =	daN/cmq
samm. = tensione amm. acciaio =	daN/cmq
n = coeff. di omogeneizzazione =	///
RISULTATI
x = distanza tra asse neutro e bordo pilastro	cm
alfa	gradi
e = eccentricità = M/P	cm
ro = raggio di nocciolo	cm
yo = distanza tra asse neutro e forza P	cm
Da = diametro armatura	cm
Fc = Area del pilastro (diam. esterno)	cmq
An = Area del cls circoscritta dalla spirale	cmq
Aa = Area armatura longitudinale =	cmq
So = momento statico della sezione reagente	cm3
Jo = momento d'inerzia della sezione reagente	cm4
R = raggio esterno pilastro	cm
Ra = raggio armatura circonferenziale	cm
eq. = valore equazione di stabilità tendente a 0	precis. 1/1000
sb = Tensione riscontrata nel cls	daN/cmq
sb = Tensione ammissibile nel cls	daN/cmq
sb = Tensione riscontrata nell'acciaio teso	daN/cmq
Area zona cls compresso=	cmq
a = Area tondino spirale	cmq
As = Area fittizia arm. long. equipesante alla spirale	cmq
Aib = Area ideale resistente = (An + 15 Aa + 30 As)	cmq
controllo1 -- Aa >=As/2 =	cmq
controllo2 -- s <= Da/5 =	cm
controllo3 -- An >= 15 Aa + 30 As =	cmq
interferro =	cm
1 daN = 1 Kg
