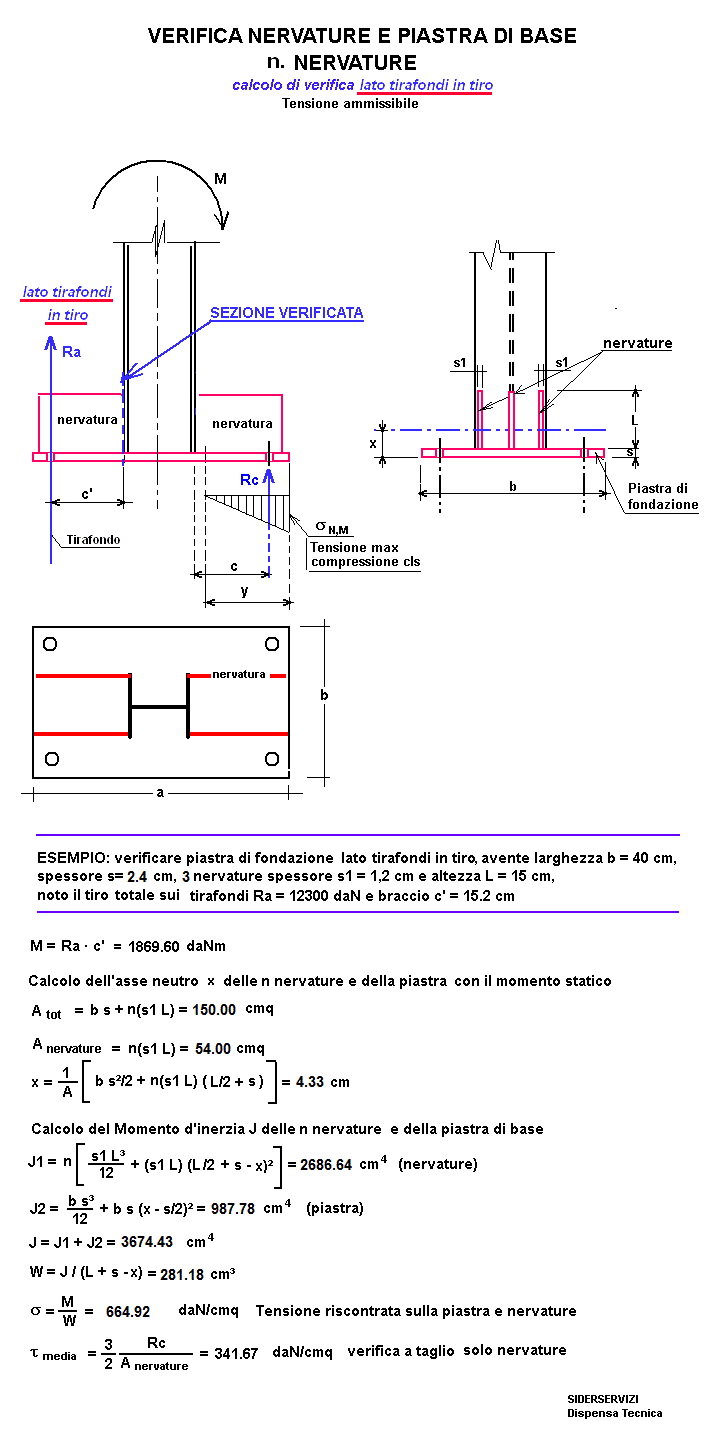

VERIFICA n NERVATURE E PIASTRA DI FONDAZIONE per plinto in c.a.
cemento armato
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
Ra = Tiro Totale tirafondi = daN
b = larghezza piastra di fondazione cm
n = n. di nervature lato in tiro cm
c' = braccio per calcolo di M cm
s = spessore piastra di fondazione cm
L = altezza nervature cm
s1 = spessore nervature cm
tensione amm. acciaio = daN/cmq
tensione amm. a Taglio acciaio = daN/cmq

RISULTATI

M = Ra · c' = Mom. che sollecita nervature e piastra = daNm
Area tot. nervature e piastra = cmq
Area solo nervature = cmq
x = asse neutro per calcolo di J cm
J1 delle nervature rispetto a x = cm4
J2 della piastra di base rispetto a x = cm4
J Totale (J1 + J2) rispetto a x = cm4
W = modulo di resistenza (piastra + nervature) cm3
tensione riscontrata sull'acciaio= daN/cmq
tensione di taglio riscontrata sulle nervature =3·Ra/2·Anerv daN/cmq
1 daN = 1 Kg
