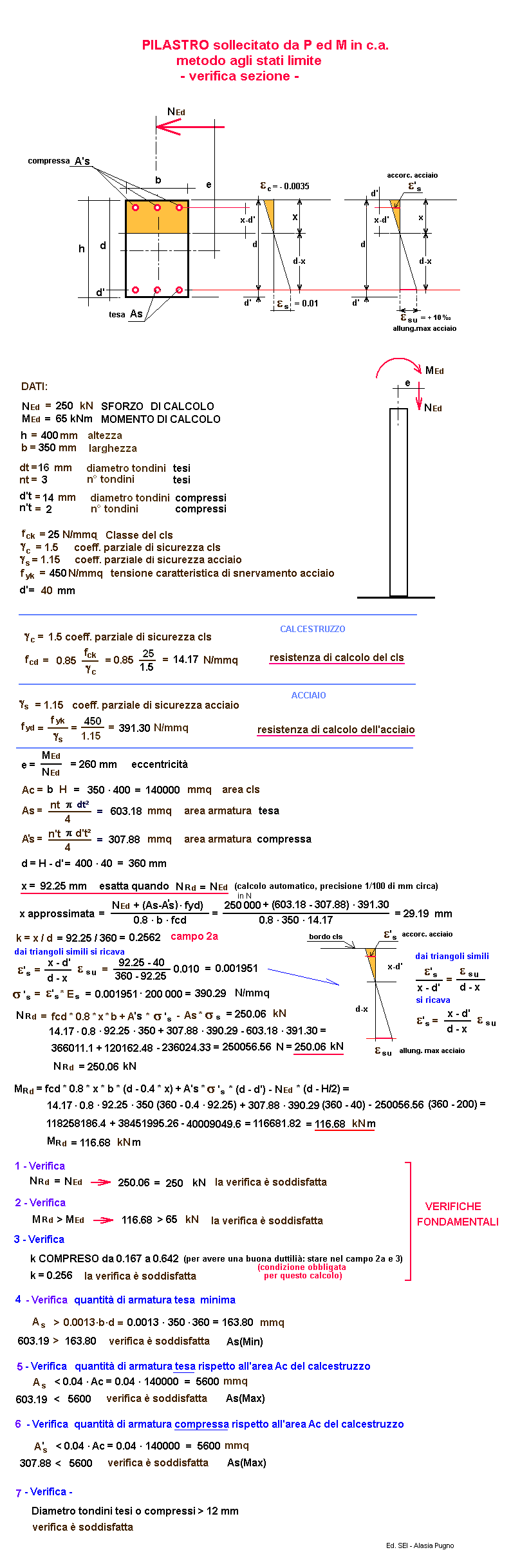

Verifica pilastro allo stato limite - con P e Momento

cemento armato
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali
mettere il punto
NEd = SFORZO NORMALE DI CALCOLO kN
MEd = MOMENTO DI CALCOLO kNm
h = altezza trave mm
b = larghezza trave (rapporto tra i lati < 4) mm
d' = mm
dt = diametro tondini longitudinali tesi ( Ø > 12) e (interasse <= 300 mm)= mm
nt = numero tondini longitudinali tesi = ///
dtt = diametro tondini compressi = mm
ntt = numero tondini compressi = ///
Es = modulo di elasticità acciaio N/mmq
fck = Classe del cls = N/mmq
γc = coeff. parziale di sicurezza cls ///
γs = coeff. parziale di sicurezza acciaio ///
fyk = tensione caratteristica di snervamento acciaio= N/mmq

RISULTATI

Ac = area cls = mmq
As = Area armatura longitudinale tesa = mmq
A's = Area armatura longitudinale compressa = mmq
fcd = resistenza di calcolo del cls N/mmq
fyd = resistenza di calcolo dell'acciaio N/mmq
d = H - d' = mm
ε 's Deformazione acciaio compresso=
σs Tensione acciaio teso= N/mmq
σ 's Tensione acciaio compresso= N/mmq
εsu = max allungamento acciaio = valore fisso a 10 ‰ ///
eccentricità = MEd / NEd mm
AsMin = armatura - tesa - minima consentita = (0.0013 · b · d) mmq
AsMax = armatura - tesa o compressa - massima consentita (0.04 · Ac) = mmq
x approssimata = mm
x = ESATTA tale che NRd = NEd mm
k (da 0.167 a 0.642 per avere una buona duttilià: stare nel campo 2a e 3) = ///
NRd = SFORZO NORMALE RESISTENTE (~ uguale a NEd) kN
MRd = MOMENTO RESISTENTE (maggiore di MEd) kNm
1 daN = 1 Kg
