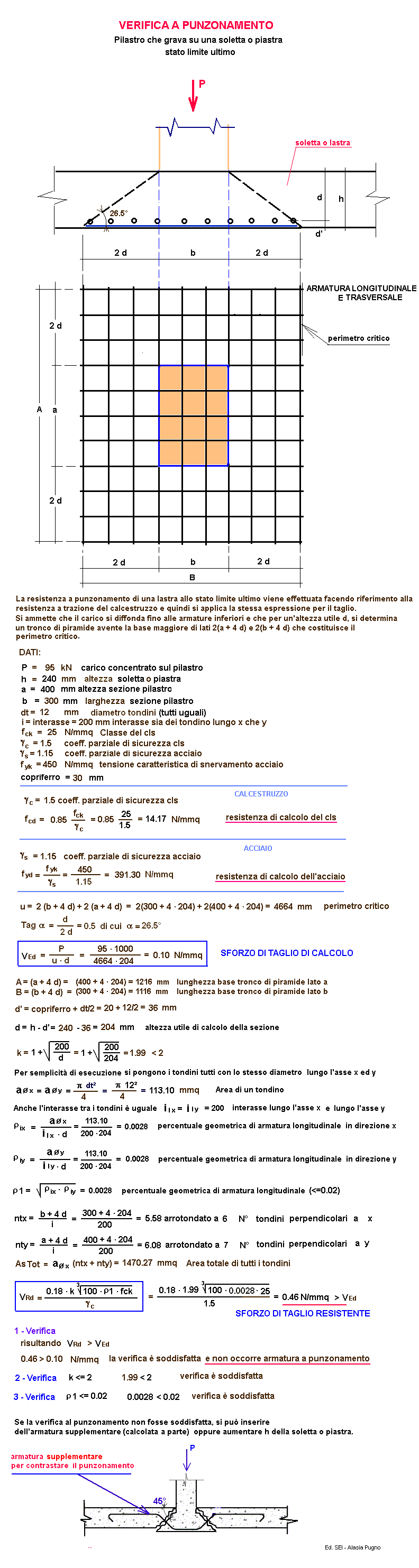

verifica a punzonamento - Stato Limite Ultimo - cemento armato -
cemento armato
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali
mettere il punto
P = SFORZO DI TAGLIO DI CALCOLO
kN
h = altezza totale soletta o piastra
mm
a = altezza sezione pilastro
mm
b = larghezza sezione pilastro
mm
dt = diametro tondini (uguali nelle 2 direzioni x, y)=
mm
i = interasse tondini (uguale nelle 2 direzioni x, y) =
///
f
ck
= Classe del cls =
N/mmq
γ C = coeff. parziale di sicurezza cls
///
γ S = coeff. parziale di sicurezza acciaio
///
f
yk
= tensione caratteristica di snervamento acciaio=
N/mmq
copriferro
mm
RISULTATI
V
Ed
= SFORZO DI TAGLIO DI CALCOLO
N/mmq
V
Rd
= SFORZO DI TAGLIO RESISTENTE (maggiore di V
Ed
)
N/mmq
AsTot = Area di tutti i tondini secondo x ed y
mmq
fcd = resistenza di calcolo del cls
N/mmq
fyd = resistenza di calcolo dell'acciaio
N/mmq
k = (<=2)
///
d = altezza utile di calcolo della sezione
mm
d' =
mm
ρ 1 = percentuale geometrica di armatura longitudinale(<=0.02)
///
u = perimetro critico (base del tronco di piramide)
mm
ntx = n° tondini perpendicolari ad x (arrotondati in eccesso)
///
nty = n° tondini perpendicolari ad y (arrotondati in eccesso)
///
A = lunghezza base tronco di piramide lato a
mm
B = lunghezza base tronco di piramide lato b
mm
a
Øx
= a
Øy
= Area di una barra secondo x ed y (barre di ugual diametro)
mmq
1 daN = 1 Kg
