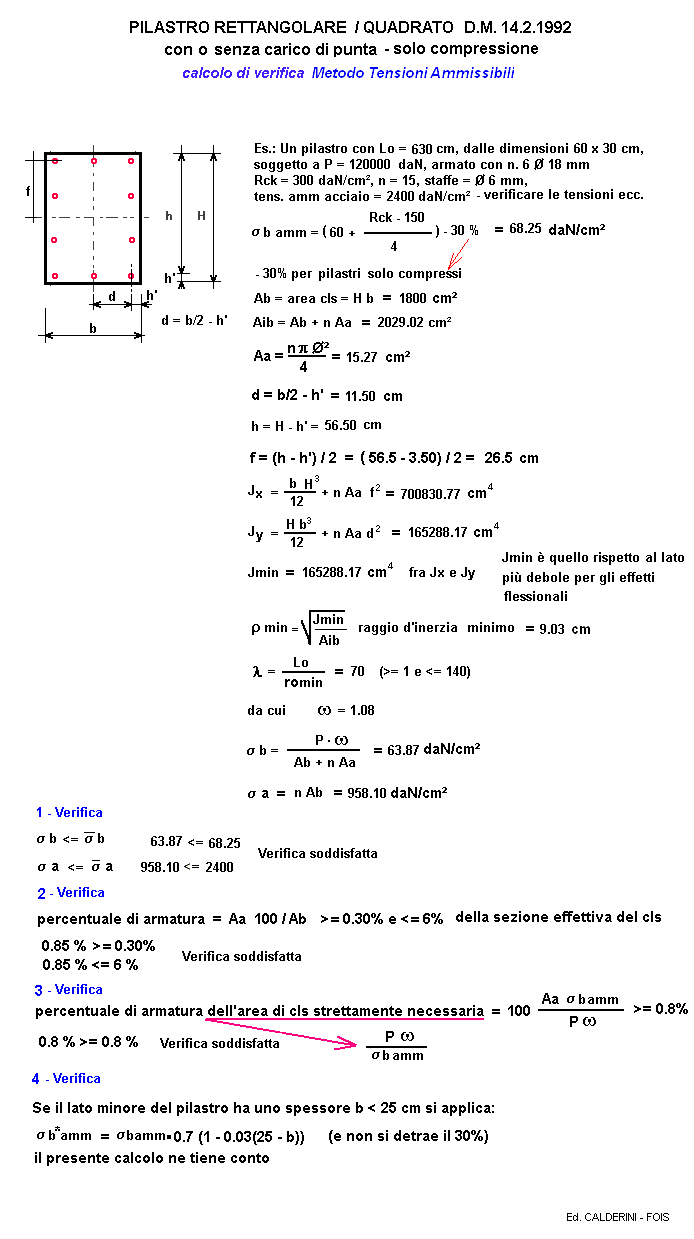

PILASTRO RETTANGOLARE / QUADRATO IN c.a.
- CON O SENZA CARICO DI PUNTA -
- SOLO COMPRESSIONE CENTRATA -
cemento armato
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
P =
daN
H =
cm
b =
cm
Lo = lunghezza di libera inflessione
cm
dt = diametro tondini =
mm
nt = numero tondini =
---
Rck =
daN/cmq
tensione amm. acciaio =
daN/cmq
copriferro (>=2 e <=4) =
cm
n = coeff. di omogeneizzazione =
---
ds = diametro staffe =
mm
RISULTATI
Ab = area cls =
cmq
Aa = Area armatura longitudinale =
cmq
h =
cm
Aib = Area ideale =
cmq
Tensione amm. cls (detraz. del 30%) opp. (riduz. per b<25 cm)
daN/cmq
d =
cm
f =
cm
Jx = momento d'inerzia intorno ad x
cm
4
Jy = momento d'inerzia intorno ad y
cm
4
Jmin = momento d'inerzia minimo tra Jx e Jy
cm
4
ρ min = raggio d'inerzia minimo
cm
λ = (<= 140)
cm
ω = (se ω = 1 non c'è carico di punta)
cm
σ b = Tensione riscontrata sul cls =
daN/cmq
σ a = Tensione riscontrata sull'acciaio =
daN/cmq
h' =
cm
% di armatura (Aa 100/Ab) >=0.30% e <= 6%
%
% di armatura dell'Area cls strettam. necessaria >= 0.8%
%
1 daN = 1 Kg
